案例中心
樂恒國內外已累計交付560余套MVR蒸發系統，擁有豐富的行業經驗。

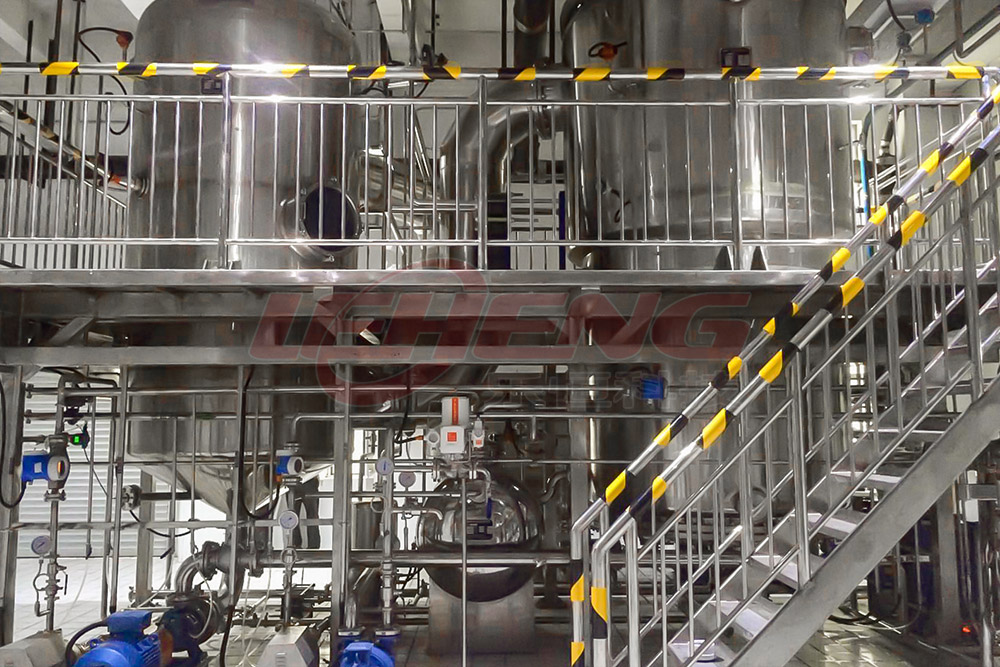

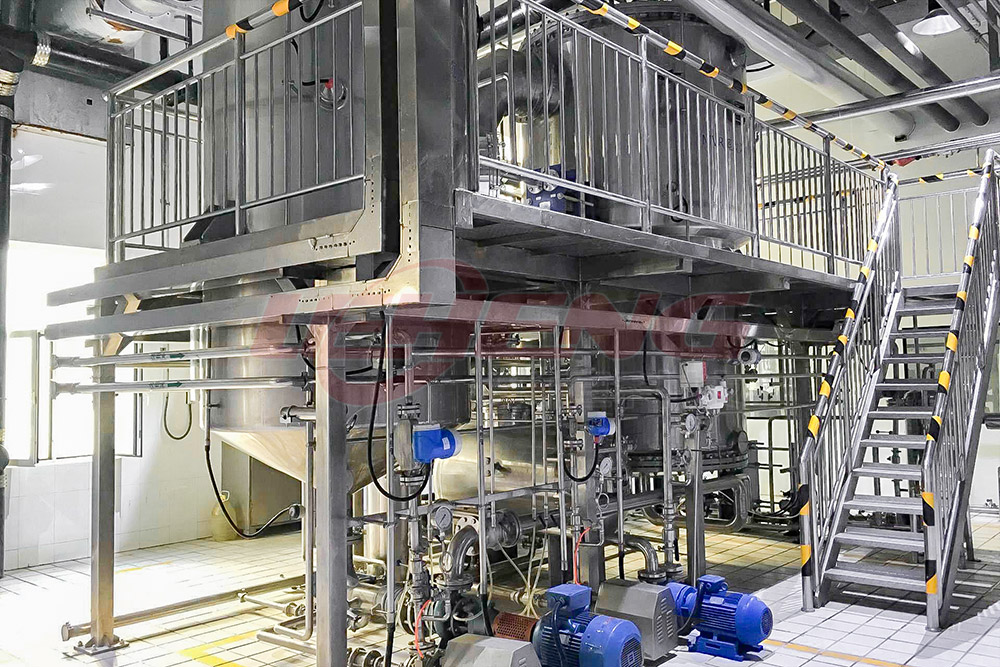

東阿阿膠MVR升膜蒸發濃縮系統
項目信息
地點
山東
日期
2016
國家
中國
數量
1套
系統參數
- 蒸發量：4T/h
- 物料成分：阿膠液
- 進料密度：1.025g/ml，出料密度：1.050g/ml
- 沸點升高：2℃
- 溫升：10℃
- 蒸發溫度：70℃
- 系統形式：升膜蒸發濃縮系統
- 壓縮機形式：高速直驅式壓縮機
項目背景

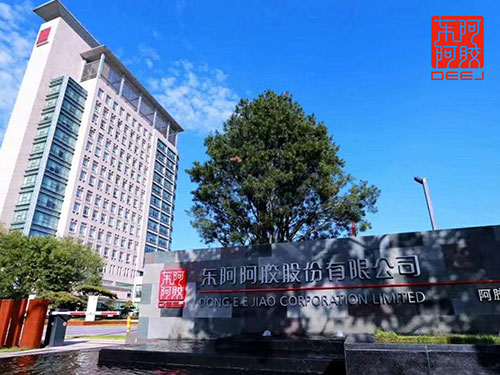

東阿阿膠是國內知名的阿膠生產廠家，現有員工4800余人，總資產138.7億元，市值300多億元。多年來，公司不斷加強技術進步，采用新工藝、新技術、新設備，推行清潔生產。
因阿膠液產量增加，原有雙效蒸發器能源浪費嚴重，自動化程度低。該項目樂恒為東阿阿膠提供了MVR升膜蒸發濃縮解決方案，該方案具有能耗低、蒸發能力高、受熱時間短等優點。
配套壓縮機
樂恒高速直驅式蒸汽壓縮機
該MVR升膜蒸發系統配套的式樂恒的高速直驅蒸汽壓縮機，電機直驅減少了在傳動過程中的損耗，使得壓縮機整機效率得到了6%~10%的提升。特殊的葉輪安裝及密封結構使得此產品比傳統形式的壓縮機密閉性更好，維護更便捷。
了解更多
能耗分析
| 蒸汽價格 | 200 | 元/T | 運行時間 | 8000 | 小時/年 | |||||||
| 冷卻水價格 | l | 元/m3 | 電價 | 1 | 元/kW/h | |||||||
| 設備 | MVR蒸發器 | 雙效蒸發器 | ||||||
|---|---|---|---|---|---|---|---|---|
| 離心式蒸汽壓縮機 | 100 | KW/h | 100 | 元 | 0 | Kff/h | 0 | 元 |
| 泵組 | 24 | KW/h | 24 | 元 | 20 | KW/h | 20 | 元 |
| 預熱蒸汽消耗 | 0.05 | T/h | 15 | 元 | 2. 28 | T/h | 457 | 元 |
| 冷卻水 | 10 | T/h | 10 | 元 | 40 | T/h | 40 | 元 |
| 小時運行費用 | 1-48 | 元 | 516 | 元 | ||||
| 蒸發噸水費用 | 37 | 元 | 129 | 元 | ||||
| 年運行費用 | 1184000 | 元 | 4128000 | 元 | ||||
| 每噸水節省費用 | 92 | 元 | ||||||
| 年節約率 | 70% | |||||||
