案例中心
樂恒國內外已累計交付560余套MVR蒸發系統，擁有豐富的行業經驗。

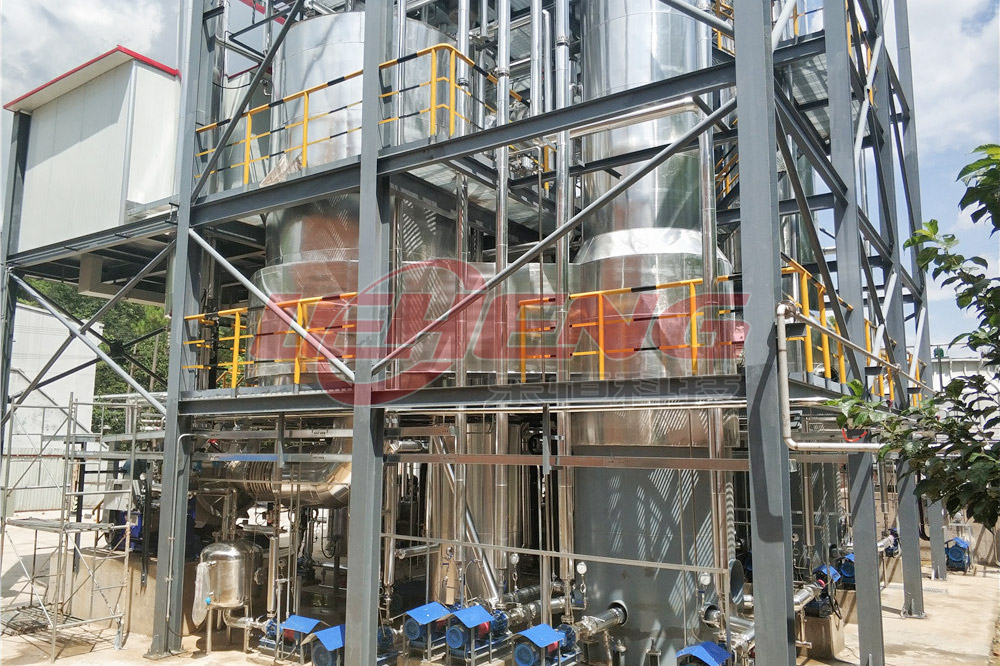

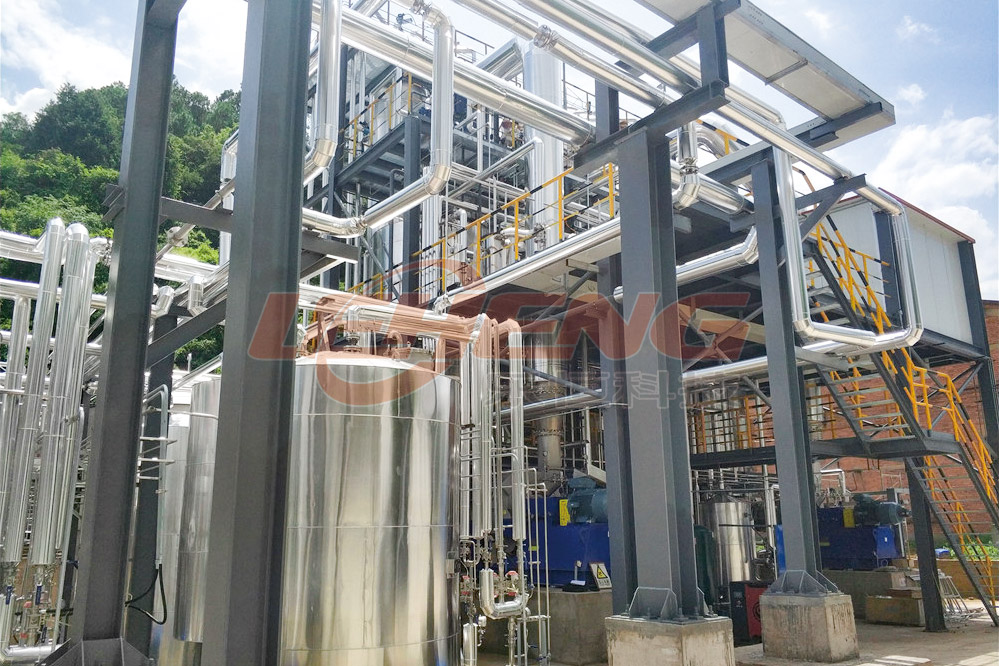

5T/h 煙草提取液MVR+TVR濃縮系統
項目信息
地點
云南
日期
2019
國家
中國
數量
2套
系統參數
- 物料成分：煙草提取液
- 系統形式：MVR+TVR濃縮系統
- 進料量：6.3T/h
- 蒸發量：5T/h
- 出料量：1.3T/h
- 蒸發溫度：MVR 53-58℃，TVR 50-54℃
- 進料濃度：6.5-15%
- 出料濃度：40%-55%
項目背景
云南中煙工業公司集卷煙生產銷售、煙草物資配套供應、科研以及多元化經營等為一體，是目前全國卷煙產銷規模較大的省級中煙公司。截至2018年底，云南中煙共有各類人員36864人，其中在崗員工21463人。
項目挑戰
由于煙草提取液是熱敏性物料，因此對于蒸發溫度有較嚴格的要求，同時由于沸點升較高，離心風機無法滿足系統運行要求。
樂恒解決方案
整個蒸發系統設計為MVR+TVR的形式，滿足蒸發量的前提下盡量降低系統的能耗。針對物料熱敏性的特點，蒸發溫度MVR系統設置為53-58℃，TVR系統設置為50-54℃，避免溫度過高對物料的性狀產生影響。

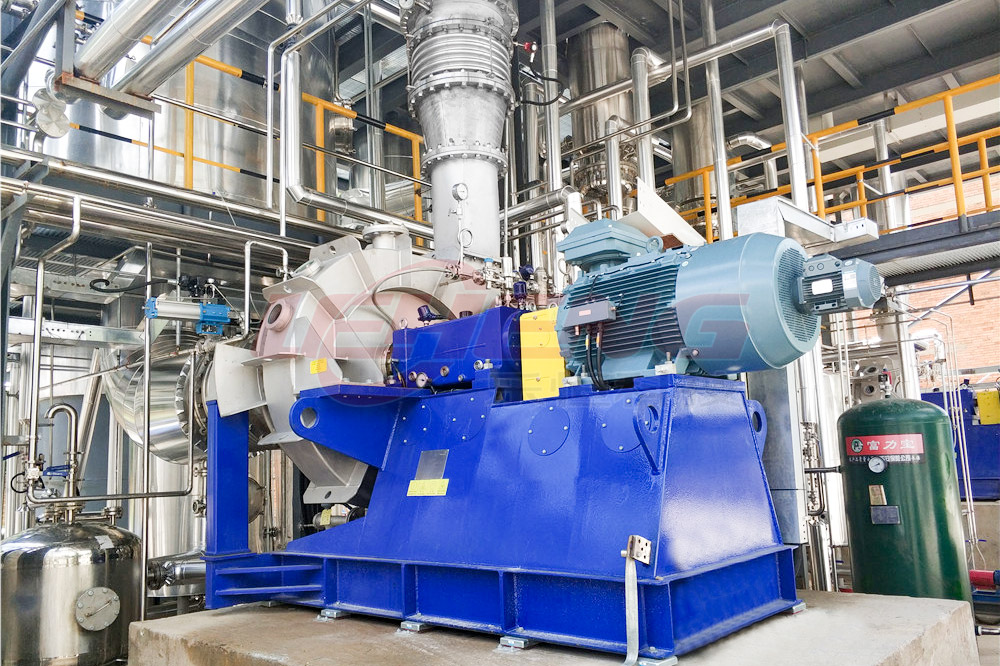

配套壓縮機
豪頓壓縮機
除了樂恒自研壓縮機，樂恒還可以為客戶配備豪頓壓縮機以滿足不同客戶的需求。
豪頓成立于150年前，當時是一家工程公司，如今已擁有將近3000名員工，在10個國家設有子公司。
能耗分析
| 進料量 T/H | 6.3 | 運行時間 H/Y | 8000 |
| 蒸發量 T/H | 5 | 電價 元/KW.h | 0.8 |
| 出料量 T/H | 1.3 | 蒸汽價格 元/T | 200 |
| 冷卻水費用 | 0.1 | ||
| 項目 | 雙效系統 | MVR系統 | |
|---|---|---|---|
| 電耗 KW | 40 | 150 | |
| 鮮蒸汽 T/H | 3.2 | 0.36 | |
| 冷卻水 T/H | 251 | 39 | |
| 小時費用 /元 | 697.1 | 195.9 | |
| 蒸發噸水費用 /元 | 139.42 | 39.18 | |
| 小時節約費用 /元 | 501.2 | ||
| 年節約費用 /元 | 4009600 | ||
| 年節約率 % | 71.9% | ||
