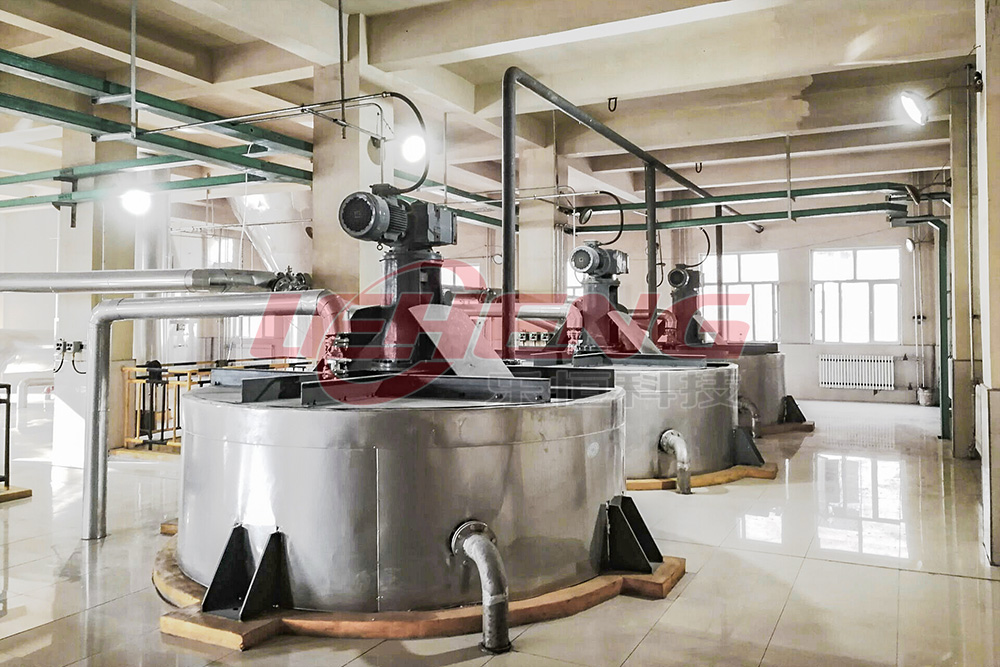

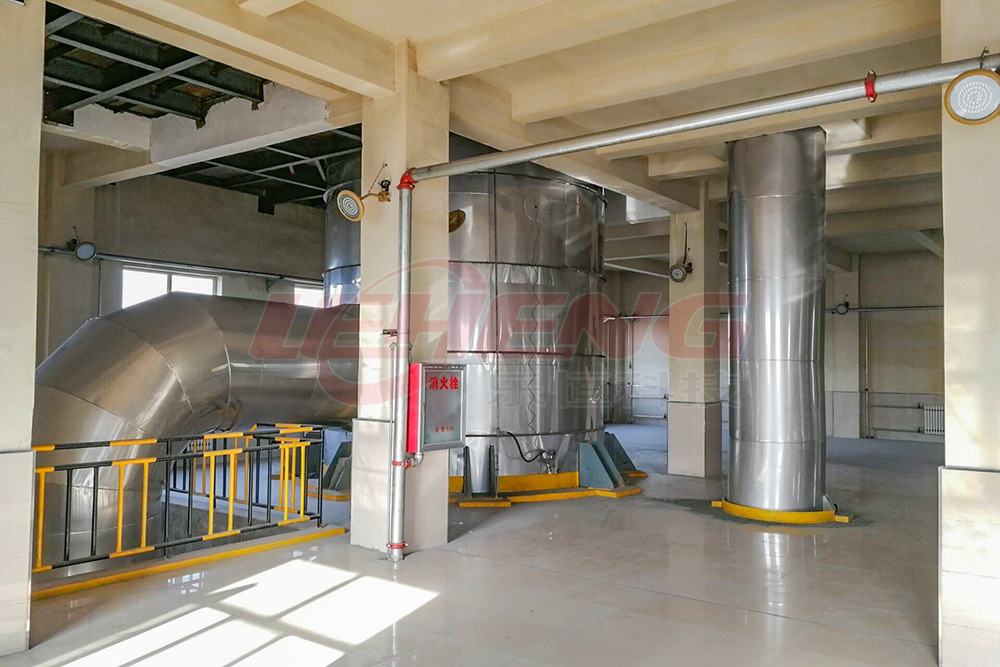

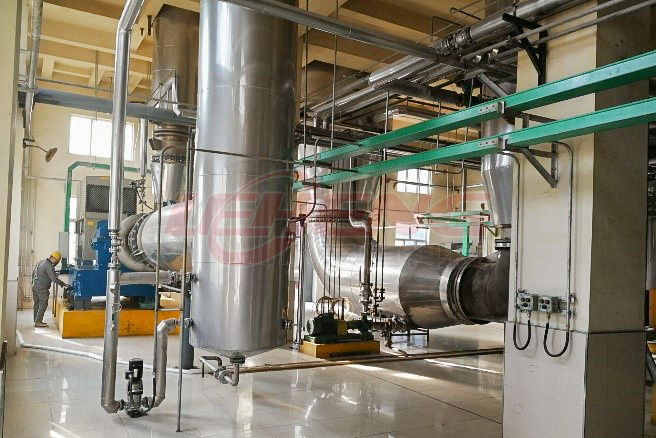

40T/h 染料行業硫酸銨廢水MVR蒸發結晶器
項目信息
地點
內蒙古
日期
2016
國家
中國
數量
2套
系統參數
- 物料成分：染料行業硫酸銨廢水
- 系統形式：MVR降膜+強制循環蒸發結晶
- 進料量：54T/h
- 蒸發量：40T/h
- 出料量：14T/h
- 沸點升高：12℃
- 一效壓縮機溫升：15℃
- 二效壓縮機溫升：20℃
- 蒸發溫度：80℃
- 壓縮機形式：增速箱式離心蒸汽壓縮機
項目背景
隨著國家對環保的重視，法律法規也日益嚴格，尤其是化工行業，高鹽廢水的處理一直困擾著各化工企業。處理難度大，成本高逐漸成為化工高鹽廢水處理的痛點。樂恒的MVR廢水處理蒸發器可以很好的解決化工行業高鹽廢水處理的問題，該MVR廢水蒸發器由烏海某精細化工廠采購，用于處理染料行業硫酸銨廢水，該系統可以將廢水中的無機鹽分離出來，并利用MVR機械蒸汽再壓縮技術大大降低了運行成本，有效解決了化工高鹽廢水處理的難題。
項目挑戰
廢水進料量較大，運行成本較敏感。
樂恒解決方案
樂恒針對物料的情況，設計了一套雙效強制循環MVR蒸發結晶系統，配備兩臺樂恒離心式蒸汽壓縮機。一效采用降膜蒸發，將出料濃度控制在結晶濃度以下，具有更好的節能效果。二效采用強制循環蒸發結晶出鹽，有效將廢水中的無機鹽結晶分離出來。
經過實際驗證，該系統運行穩定，效果良好，較低的能耗更是給客戶留下了深刻的印象。
配套壓縮機
樂恒齒輪箱式蒸汽壓縮機
該項目配套的壓縮機為樂恒研發生產的增速箱式蒸汽壓縮機，一效壓縮機溫升為15℃，二效壓縮機溫升20℃。增速箱式離心式壓縮機由電機與增速齒輪箱配合進行驅動，通過精密的葉輪設計可使壓縮機工作效率可以達到85%以上。
了解更多
能耗分析
| 進料量 T/H | 54 | 運行時間 H/Y | 8000 |
| 蒸發量 T/H | 40 | 電價 元/KW.h | 0.8 |
| 出料量 T/H | 14 | 蒸汽價格 元/T | 200 |
| 冷卻水費用 | 0.1 | ||
| 項目 | 三效系統 | MVR系統 | |
|---|---|---|---|
| 電耗 KW | 1200 | 2100 | |
| 鮮蒸汽 T/H | 20 | 1.6 | |
| 冷卻水 T/H | 1350 | 100 | |
| 小時費用 /元 | 5095 | 2010 | |
| 蒸發噸水費用 /元 | 127.4 | 50.25 | |
| 小時節約費用 /元 | 3085 | ||
| 年節約費用 /元 | 24680000 | ||
| 年節約率 % | 60.55% | ||
